Bundesministerium für Wirtschaft und Energie und Bundesministerium für Umwelt, Naturschutz, Bau und Reaktorsicherheit
Amtlicher Teil
Bekanntmachung zur Anwendung von § 3 Absatz 5 der Energieeinsparverordnung (EnEV) (Modellgebäudeverfahren für nicht gekühlte Wohngebäude)
vom: 21.10.2016
Bundesministerium für Wirtschaft und Energie und Bundesministerium für Umwelt, Naturschutz, Bau und Reaktorsicherheit
BAnz AT 08.11.2016 B1
08.11.2016


Bundesministerium
für Wirtschaft und Energie
Bundesministerium
für Umwelt, Naturschutz, Bau und Reaktorsicherheit

Bekanntmachung
zur Anwendung von § 3 Absatz 5 der Energieeinsparverordnung (EnEV)
(Modellgebäudeverfahren für nicht gekühlte Wohngebäude)

Vom 21. Oktober 2016

Das Bundesministerium für Wirtschaft und Energie und das Bundesministerium für Umwelt, Naturschutz, Bau und Reaktorsicherheit machen gemeinsam Ausstattungsvarianten und Voraussetzungen für die Anwendung des Modellgebäudeverfahrens nach § 3 Absatz 5 EnEV sowie die in Energiebedarfsausweisen zu verwendenden Kennwerte nach § 18 Absatz 1 Satz 3 EnEV bekannt.

Berlin, den 21. Oktober 2016

Bundesministerium
für Wirtschaft und Energie

Im Auftrag
Dr. Alexander Renner
Andreas Jung

Bundesministerium
für Umwelt, Naturschutz, Bau und Reaktorsicherheit

Im Auftrag
Peter Rathert
Dr. Jürgen Stock

Inhaltsübersicht

1 Einleitung

2 Vermutungswirkung

3 Begriffsbestimmungen

4 Anwendungsvoraussetzungen

4.1 Allgemeine Anwendungsvoraussetzungen

4.2 Geometrische Anwendungsvoraussetzungen

5 Ausstattungsvarianten des Modellgebäudeverfahrens

5.1 Anlagentechnische Ausstattung

5.2 Wärmeschutzvarianten

6 Vorgehensweise

7 Kennwerte für Energieausweise

Anlage 1 Ausstattungsvarianten der Anlagentechnik

 1. Zentralheizung mit Kessel für feste Biomasse, Pufferspeicher und zentraler Warmwasserversorgung
 2. Zentralheizung mit Kessel für feste Biomasse, Pufferspeicher und zentraler Warmwasserversorgung, mit Lüftungsanlage mit Wärmerückgewinnung
 3. Zentralheizung mit Brennwertgerät zur Verfeuerung von Erdgas oder leichtem Heizöl, Solaranlage nach EEWärmeG, Pufferspeicher und zentraler Warmwasserversorgung, Lüftungsanlage mit Wärmerückgewinnung
 4. Zentralheizung über Nah-/Fernwärme versorgt oder lokale Kraft-Wärme-Kopplung, mit zentraler Warmwasserbereitung
 5. Zentralheizung über Nah-/Fernwärme versorgt oder lokale Kraft-Wärme-Kopplung, mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
 6. Zentralheizung mit Luft-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
 7. Zentralheizung mit Luft-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
 8. Zentralheizung mit Luft-Wasser-Wärmepumpe mit dezentraler Warmwasserbereitung über direkt-elektrische Systeme
 9. Zentralheizung mit Luft-Wasser-Wärmepumpe mit dezentraler Warmwasserbereitung über direkt-elektrische Systeme und Lüftungsanlage mit Wärmerückgewinnung
10. Zentralheizung mit Wasser-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
11. Zentralheizung mit Wasser-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
12. Zentralheizung mit Sole-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
13. Zentralheizung mit Sole-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung

Anlage 2 Varianten des baulichen Wärmeschutzes

1. Generelle Anforderungen an transparente Bauteile
2. Varianten des baulichen Wärmeschutzes
3. Hinweise zur Anwendung von Tabelle 1

Anlage 3 Checkliste

Anlage 4 Beispiel-Energieausweis (Seiten 1 und 2)

1 Einleitung

Diese Bekanntmachung eröffnet die Möglichkeit, für zu errichtende Wohngebäude, die nicht gekühlt werden, die Einhaltung der in § 3 Absatz 1, 2 und 4 EnEV festgelegten Anforderungen im Wege des Modellgebäudeverfahrens nach § 3 Absatz 5 EnEV nachzuweisen. Dazu werden für Gruppen von Wohngebäuden in Abschnitt 5 und in den Anlagen 1 und 2 Ausstattungsvarianten beschrieben, die unter den in Abschnitt 4 definierten Anwendungsvoraussetzungen die Anforderungen nach § 3 Absatz 1, 2 und 4 EnEV generell erfüllen.

Wird das Modellgebäudeverfahren angewandt, sind in dem nach § 16 Absatz 1 Satz 1 EnEV für das fertiggestellte Gebäude auszustellenden Energiebedarfsausweis die Kennwerte zu verwenden, die der zutreffenden Ausstattungsvariante in Anlage 1 zugewiesen sind (§ 18 Absatz 1 Satz 3 EnEV). Im Energieausweis ist kenntlich zu machen, dass das Modellgebäudeverfahren angewandt wurde.

Dieser Bekanntmachung liegt die zum Zeitpunkt der Veröffentlichung im Bundesanzeiger geltende Fassung der EnEV zugrunde.

An neue Gebäude werden auch Anforderungen des Erneuerbare-Energien-Wärmegesetzes (EEWärmeG) gestellt. Dieses Gesetz lässt nur bei bestimmten Erfüllungsoptionen einen Verzicht auf rechnerische Nachweise zu. Daher kann das Modellgebäudeverfahren nur bei zu errichtenden Wohngebäuden angewandt werden, deren anlagentechnische Ausstattungen auch das EEWärmeG ohne besondere rechnerische Nachweise erfüllen. Dies ist der Fall für alle in Anlage 1 beschriebenen anlagentechnischen Ausstattungsvarianten.

2 Vermutungswirkung

Die Einhaltung der in § 3 Absatz 1, 2 und 4 EnEV festgelegten Anforderungen an zu errichtende Wohngebäude wird vermutet, wenn ein nicht gekühltes Wohngebäude die in Nummer 4 definierten Anwendungsvoraussetzungen erfüllt und gemäß einer in Nummer 5 sowie in Anlage 1 beschriebenen anlagentechnischen Ausstattungsvariante und in Anlage 2 beschriebenen Wärmeschutzvariante errichtet wird; Berechnungen nach § 3 Absatz 3 EnEV sind nicht erforderlich1. Die beschriebenen Ausstattungsvarianten beziehen sich ausschließlich auf das energetische Anforderungsniveau, das für zu errichtende Wohngebäude seit dem 1. Januar 2016 gilt. Für Wohngebäude, die mit dem bis zum 31. Dezember 2015 geltenden Anforderungsniveau errichtet werden oder bereits errichtet wurden, kann das Modellgebäudeverfahren nicht angewandt werden.

3 Begriffsbestimmungen

Im Sinne dieser Bekanntmachung ist

a)
die „Bruttogeschossfläche jedes beheizten Geschosses AG“ diejenige Fläche, die in jedem Geschoss von den Außenmaßen gemäß Maßbezug nach DIN V 18599-1: 2011-12 Abschnitt 82 auf Höhe Oberfläche des Fußbodens umgrenzt wird3,
b)
die „Gebäudegröße“ die aufsummierte beheizte Bruttogeschossfläche des Gebäudes AGS als die Summe der Bruttogeschossflächen aller beheizten Geschosse, wobei bei Gebäuden mit zwei oder mehr beheizten Geschossen nur 80 vom Hundert der Bruttogeschossfläche des obersten beheizten Geschosses eingerechnet werden, wenn der Mittelwert der nach Buchstabe c) bestimmten Geschosshöhe dieses Geschosses kleiner ist als 2,5 m,
c)
die „Geschosshöhe“ der vertikale Abstand zwischen der Oberfläche des Fußbodens des jeweiligen Geschosses und der Oberfläche des Fußbodens des darüber liegenden Geschosses sowie bei obersten Geschossen und bei eingeschossigen Gebäuden der vertikale Abstand zwischen der Oberfläche des Fußbodens und der Oberkante der obersten wärmetechnisch wirksamen Schicht,
d)
die „mittlere Geschosshöhe“ eines Gebäudes der flächengewichtete Durchschnitt der Geschosshöhen aller beheizten Geschosse des Gebäudes,
e)
der „Anbaugrad“ eines Wohngebäudes
aa)
„einseitig angebaut“, wenn von den vertikalen Flächen dieses Gebäudes, die nach einer Himmelsrichtung weisen, ein Anteil von 80 vom Hundert oder mehr an ein anderes Wohngebäude oder an ein Nichtwohngebäude mit einer Raum-Solltemperatur von mindestens 19 °C angrenzt,
bb)
„zweiseitig angebaut“, wenn von den nach zwei unterschiedlichen Himmelsrichtungen weisenden vertikalen Flächen dieses Gebäudes im Mittel ein Anteil von 80 vom Hundert oder mehr an ein anderes Wohngebäude oder an ein Nichtwohngebäude mit einer Raum-Solltemperatur von mindestens 19 °C angrenzt, sowie
cc)
„freistehend“, wenn es nicht unter Doppelbuchstabe aa oder bb fällt.

4 Anwendungsvoraussetzungen

Das Modellgebäudeverfahren nach § 3 Absatz 5 EnEV kann für zu errichtende Wohngebäude nur angewendet werden, wenn sämtliche Voraussetzungen der Nummern 4.1 und 4.2 erfüllt sind. Für Wohngebäude, die diese Voraussetzungen nicht erfüllen, sind die in der EnEV geregelten Verfahrensweisen mit individueller Berechnung des Neubaus anzuwenden.

4.1 Allgemeine Anwendungsvoraussetzungen

a)
Das Gebäude ist ein Wohngebäude im Sinne der Begriffsbestimmung in § 2 Nummer 1 EnEV; wird ein gemischt genutztes Gebäude nach § 22 Absatz 1 oder 2 EnEV in zwei Gebäudeteile aufgeteilt, so kann diese Bekannt­machung bei Erfüllung aller anderen Voraussetzungen auf den Wohngebäudeteil angewandt werden.
b)
Das Gebäude wird nicht mit anlagentechnischen Einrichtungen (Klimaanlage) gekühlt.
c)
Die Wärmebrücken, die im Rahmen von rechnerischen Nachweisen zu berücksichtigen wären, sind so auszuführen, dass sie mindestens gleichwertig mit den Musterlösungen der DIN 4108 Beiblatt 2: 2006-03 sind. Für Wärme­brücken, bei denen die angrenzenden Bauteile kleinere Wärmedurchgangskoeffizienten aufweisen, als in den Musterlösungen zugrunde gelegt sind, sind Gleichwertigkeitsnachweise nicht erforderlich (§ 7 Absatz 3 Satz 2 EnEV).
d)
Die Dichtheit des Gebäudes ist nach § 6 Absatz 1 Satz 2 in Verbindung mit Anlage 4 EnEV zu prüfen und muss die dort genannten Grenzwerte einhalten.
e)
Das Gebäude muss die Voraussetzungen erfüllen, die nach DIN 4108-2:2013-02 Nummer 8.2.2 Buchstabe b vorliegen müssen, dass der sommerliche Wärmeschutz auch ohne Nachweisrechnung als ausreichend angesehen werden kann:
–
Beim kritischen Raum (Raum mit der höchsten Wärmeeinstrahlung im Sommer gemäß DIN 4108-2:2013-02) ­beträgt der Fensterflächenanteil bezogen auf die Grundfläche dieses Raums nicht mehr als 35 vom Hundert.
–
Sämtliche Fenster in Ost-, Süd- oder Westorientierung (inklusive derer eines eventuellen Glasvorbaus) sind mit außenliegenden Sonnenschutzvorrichtungen mit einem Abminderungsfaktor FC ≤ 0,30 ausgestattet.

4.2 Geometrische Anwendungsvoraussetzungen

a)
Die Gebäudegröße AGS darf nicht kleiner als 115 m2 und nicht größer als 2 300 m2 sein. Sie ist ganzzahlig zu runden.
b)
Die mittlere Geschosshöhe des Gebäudes darf nicht kleiner als 2,5 m und nicht größer als 3 m sein.
c)
Der Umfang u (in m) der Bruttogeschossfläche jedes beheizten Geschosses AG (in m2) muss folgende Bedingung erfüllen: u2 ≤ 20 · AG
d)
Bei nicht freistehenden Gebäuden sind in den Umfang u auch die Gebäudeteile einzurechnen, die an ein anderes beheiztes Gebäude angrenzen.
e)
Bei Gebäuden mit beheizten Räumen in mehreren Geschossen müssen die beheizten Bruttogeschossflächen aller Geschosse ohne Vor- oder Rücksprünge deckungsgleich sein; nur das oberste Geschoss darf eine kleinere beheizte Bruttogeschossfläche als das darunter liegende Geschoss besitzen (Staffelgeschoss). Kellerabgänge und Kellervorräume sind keine beheizten Geschosse im Sinne dieser Regelung, soweit sie nur indirekt beheizt sind.
f)
Insgesamt darf das Gebäude nicht mehr als sechs beheizte Geschosse besitzen.
g)
Folgende Anteile transparenter Flächen dürfen nicht überschritten werden:
1.
Der Anteil aller Fensterflächen des Gebäudes4 an der gesamten Fassadenfläche des Gebäudes darf bei zweiseitig angebauten Gebäuden nicht mehr als 35 vom Hundert, bei allen anderen Gebäuden nicht mehr als 30 vom Hundert betragen.
2.
Der Anteil der Fensterfläche der Fassaden4, die zwischen Nordwest über Nord bis Nordost orientiert sind5, darf nicht mehr als 30 vom Hundert der zu diesen Himmelsrichtungen ausgerichteten Fassadenfläche betragen.
3.
Der Anteil der Fläche spezieller Fenstertüren4 an der gesamten Fassadenfläche des Gebäudes darf den in Anlage 2 Tabelle 1 Zeile 6a genannten Anteil nicht überschreiten.
4.
Der Anteil aller Flächen von Dachflächenfenstern, Lichtkuppeln und ähnlichen transparenten Bauteilen an allen waagerechten und geneigten Dachflächen darf den in Anlage 2 Tabelle 1 Zeile 7a bzw. 8a genannten Anteil nicht überschreiten.
h)
Die maximale Gesamtfläche aller Außentüren6 darf in Abhängigkeit von der Gebäudegröße AGS die Werte nach Tabelle 1 nicht überschreiten:
Tabelle 1: Maximale Gesamtfläche aller Außentüren
Gebäudegröße AGS
bis ... m2		 Maximale Gesamtfläche aller Außentüren
in m2
  195  4,1
  405  6,0
  880 10,0
1 400 15,0
2 300 20,0

5 Ausstattungsvarianten des Modellgebäudeverfahrens

Die Ausstattungsvariante für ein Gebäude ergibt sich aus einer anlagentechnischen Ausstattung in Anlage 1 und aus einer zugehörigen Wärmeschutzvariante in Anlage 2. Die zugehörigen Varianten des baulichen Wärmeschutzes ergeben sich aus dem Anbaugrad des Gebäudes nach Zeile 1, 8 oder 15 der jeweils maßgeblichen Tabelle in Anlage 1 sowie aus der Gebäudegröße AGS. Eine anlagentechnische Ausstattung darf nur mit der Wärmeschutzvariante kombiniert werden, die ihr nach der jeweils maßgeblichen Tabelle in Anlage 1 und den darin festgelegten ergänzenden Vorgaben zugeordnet ist.

5.1 Anlagentechnische Ausstattung

In den Nummern 1 bis 13 der Anlage 1 sind anlagentechnische Ausstattungsvarianten und Mindestqualitäten für deren Komponenten beschrieben.

Anlage 1 enthält

–
eine Übersicht der Ausstattungsvarianten der Anlagentechnik, bei denen das Modellgebäudeverfahren angewandt werden kann und
–
Beschreibungen der Anlagenausführung, jeweils mit einer Tabelle, aus der sich auch die Zuordnung der Wärmeschutzvarianten und die Kennwerte für den Energieausweis ergeben.

Die anlagentechnische Ausstattung eines Gebäudes muss vollständig einer der Ausstattungsvarianten nach Anlage 1 entsprechen. Es ist zulässig, für eine anlagentechnische Ausstattungsvariante einzelne anlagentechnische Komponenten zu verwenden, die energetisch günstiger sind als die in Anlage 1 beschriebenen. Als energetisch günstiger sind anlagentechnische Komponenten zu werten, für die sich im Kontext der jeweiligen Ausstattungsvariante für gleichartige Gebäude kleinere Anlagen-Aufwandszahlen ergeben und die in gleicher Weise ohne besonderen Nachweis zur Erfüllung des EEWärmeG geeignet sind.

5.2 Wärmeschutzvarianten

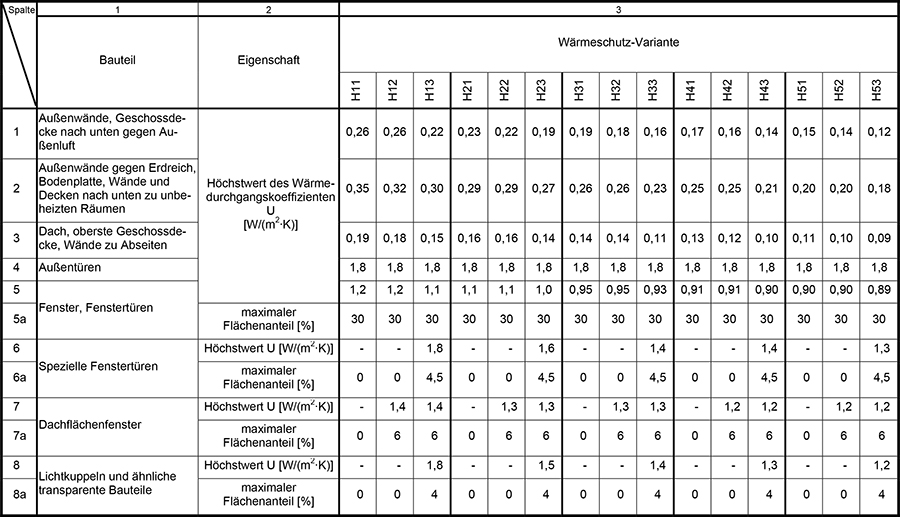

Tabelle 1 der Anlage 2 beschreibt Wärmeschutzvarianten. Dabei müssen alle Bauteile die in der gewählten Wärmeschutzvariante genannten Anforderungen vollständig einhalten; eine Mischung der Bauteilanforderungen aus mehreren Wärmeschutzvarianten ist nicht zulässig. Die Verwendung von Bauteilen, die energetisch günstiger sind als die angegebenen, ist zulässig. Als energetisch günstiger sind Bauteile mit niedrigerem U-Wert als dem in der Wärmeschutzvariante angegebenen zu werten. Für transparente Bauteile gilt darüber hinaus, dass die in Anlage 2 Nummer 1 angegebenen Mindestwerte des Gesamtenergiedurchlassgrades der Verglasung g┴ nicht unterschritten werden.

Welche der möglichen Wärmeschutzvarianten, die in der ausgewählten anlagentechnischen Ausstattungsvariante genannt sind, gewählt wird, bleibt dem Anwender überlassen.

Soweit bei Außenbauteilen die maximalen Flächenanteile begrenzt sind, sind die Höchstwerte einzuhalten; andernfalls ist diese Wärmeschutzvariante nicht anwendbar. Es muss dann eine andere anlagentechnische Ausstattungsvariante oder Wärmeschutzvariante gewählt werden. Sollte keine Kombination möglich sein, muss auf die Anwendung des Modellgebäudeverfahrens verzichtet werden.

Anlage 2 enthält

–
in Nummer 1 generelle Anforderungen an die Eigenschaften der transparenten Außenbauteile und deren Bestimmung: Die Einhaltung auch dieser Anforderungen ist für alle Ausführungsvarianten Voraussetzung für die Anwendung des Modellgebäudeverfahrens nach § 3 Absatz 5 EnEV,
–
in Nummer 2 Varianten des baulichen Wärmeschutzes einschließlich einer tabellarischen Darstellung der Wärmeschutzvarianten H 11 bis H 53 (Tabelle 1) und
–
in Nummer 3 Hinweise, die bei der Anwendung der Tabelle 1 zu beachten sind.

6 Vorgehensweise

Für die Anwendung des Modellgebäudeverfahrens sind die folgenden Schritte erforderlich:

a)
Prüfung, ob das Gebäude den Anwendungsvoraussetzungen nach Nummer 4 entspricht,
b)
Ermittlung der Gebäudegröße AGS,
c)
Auswahl einer anlagentechnischen Ausstattungsvariante nach Nummer 5.1 in Verbindung mit Anlage 1,
d)
Ablesen der möglichen Wärmeschutzvarianten nach Maßgabe der Gebäudegröße AGS und des Anbaugrads aus Zeile 1, 8 oder 15 der entsprechenden Tabelle der Anlage 1,
e)
Auswahl und Überprüfung in Anlage 2 Tabelle 1, ob und welche der möglichen Wärmeschutzvarianten auf Grund der zulässigen Maximalanteile von Fensterflächen4, Dachflächenfenstern, Lichtkuppeln und ähnlichen transparenten Bauteilen aus Zeile 5a, 6a, 7a oder 8a für das Gebäude in Betracht kommen,
f)
Festlegung der gewählten Ausstattungsvariante gemäß den Auswahlkriterien nach Buchstabe c für die anlagentechnische Ausstattung und Buchstabe e für den baulichen Wärmeschutz sowie
g)
Übertragung der für die gewählte Ausstattungsvariante in Anlage 1 angegebenen Kennwerte in den Energieausweis (siehe Nummer 7 sowie Beispiel in Anlage 4)7.

Es wird empfohlen, die vorgenannten Verfahrensschritte zu dokumentieren; eine unverbindliche Arbeitshilfe in Form einer Checkliste enthält Anlage 3.

7 Kennwerte für Energieausweise

Bei Anwendung des Modellgebäudeverfahrens sind folgende Kennwerte aus der entsprechenden Tabelle in Anlage 1 für die jeweils gewählte anlagentechnische Ausstattungsvariante in den Energiebedarfsausweis zu übernehmen für:

–
Seite 1 des Energieausweises aus Zeile 0 der Wert für die Angabe „Gebäudenutzfläche AN“,
–
Seite 1 des Energieausweises aus der „Beschreibung der Anlagenausführung“ die Angaben „Wesentlicher Energieträger für Heizung und Warmwasser“, „Erneuerbare Energien Art/Verwendung“ sowie „Art der Lüftung“,
–
Seite 2 des Energieausweises die Angaben zum EEWärmeG zu „Art“ und „Deckungsanteil“ und
–
Seite 2 des Energieausweises die Angaben in den Feldern zum „Endenergiebedarf“, „Primärenergiebedarf“ und „energetische Qualität der Gebäudehülle“. Die anzugebenden Kennwerte ergeben sich nach Maßgabe des Anbaugrads aus den Zeilen 2 bis 7 (freistehendes Gebäude), 9 bis 14 (einseitig angebautes Gebäude) oder 16 bis 21 (zweiseitig angebautes Gebäude). Aus den Kennwerten resultieren auch die Positionierung der Pfeile in der Skalenanzeige und die Einordnung in die entsprechende Energieeffizienzklasse.

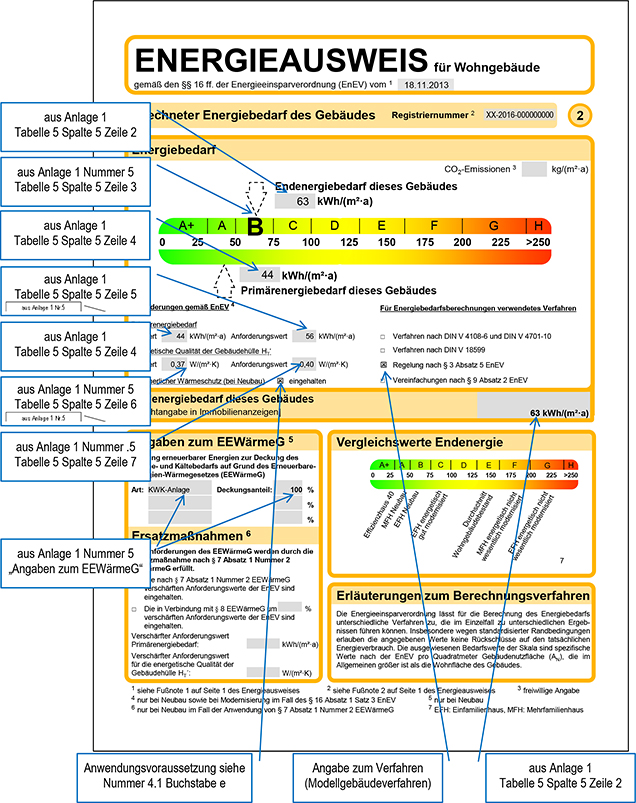

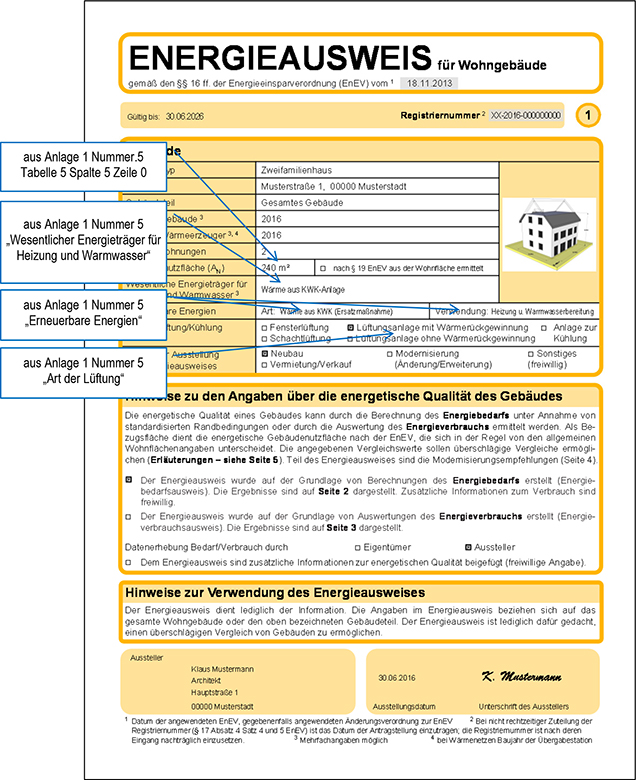

In Anlage 4 ist die Verwendung der tabellierten Werte zur Ausstellung des Energieausweises an einem Beispiel dokumentiert.

Anlage 1

Ausstattungsvarianten der Anlagentechnik

1.
Zentralheizung mit Kessel für feste Biomasse, Pufferspeicher und zentraler Warmwasserversorgung
2.
Zentralheizung mit Kessel für feste Biomasse, Pufferspeicher und zentraler Warmwasserversorgung, mit Lüftungsanlage mit Wärmerückgewinnung
3.
Zentralheizung mit Brennwertgerät zur Verfeuerung von Erdgas oder leichtem Heizöl, Solaranlage nach EEWärmeG, Pufferspeicher und zentraler Warmwasserversorgung, Lüftungsanlage mit Wärmerückgewinnung
4.
Zentralheizung über Nah-/Fernwärme versorgt oder lokale Kraft-Wärme-Kopplung, mit zentraler Warmwasser­bereitung
5.
Zentralheizung über Nah-/Fernwärme versorgt oder lokale Kraft-Wärme-Kopplung, mit zentraler Warmwasser­bereitung und Lüftungsanlage mit Wärmerückgewinnung
6.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
7.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
8.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit dezentraler Warmwasserbereitung über direkt-elektrische ­Systeme
9.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit dezentraler Warmwasserbereitung über direkt-elektrische ­Systeme und Lüftungsanlage mit Wärmerückgewinnung
10.
Zentralheizung mit Wasser-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
11.
Zentralheizung mit Wasser-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
12.
Zentralheizung mit Sole-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
13.
Zentralheizung mit Sole-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit ­Wärmerückgewinnung

1.
Zentralheizung mit Kessel für feste Biomasse, Pufferspeicher und zentraler Warmwasserversorgung
Anlagenausführung
Automatisch beschickter Zentralheizungskessel für Holzpellets oder Holzhackschnitzel, mit Heizungspufferspeicher mit einem Speichervolumen von nicht weniger als 10 und nicht mehr als 60 l je kW Nennleistung, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Holzpellets/Holzhackschnitzel
Erneuerbare Energien:
Art: Feste Biomasse
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: Feste Biomasse
Deckungsanteil: 100 %

Anlage 1

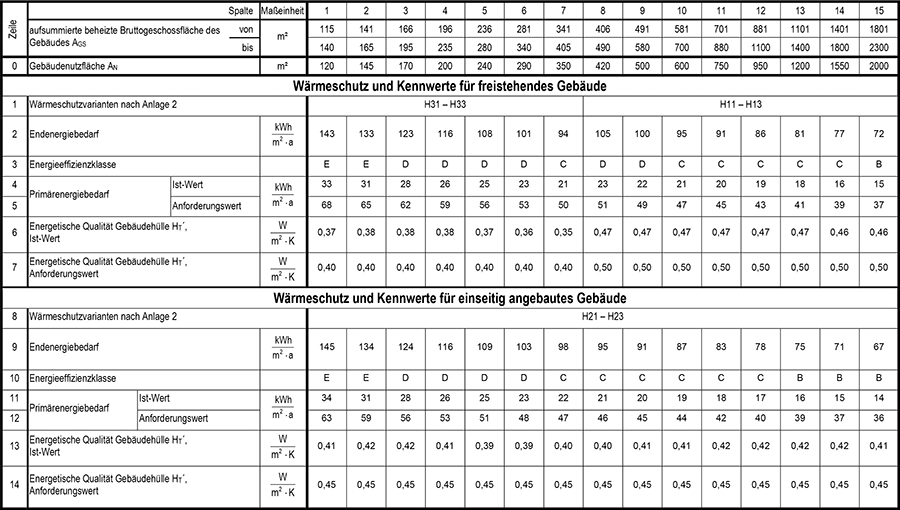

Tabelle 1

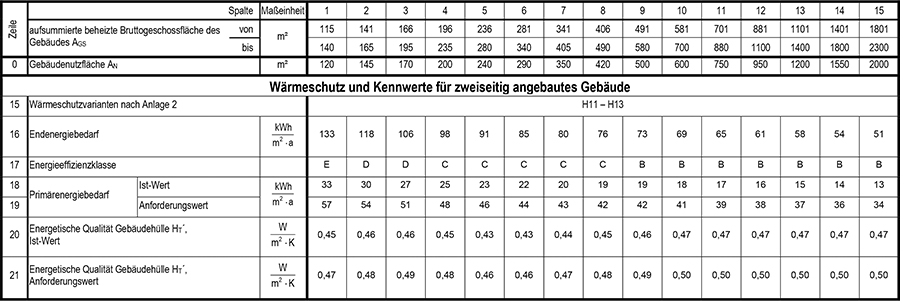

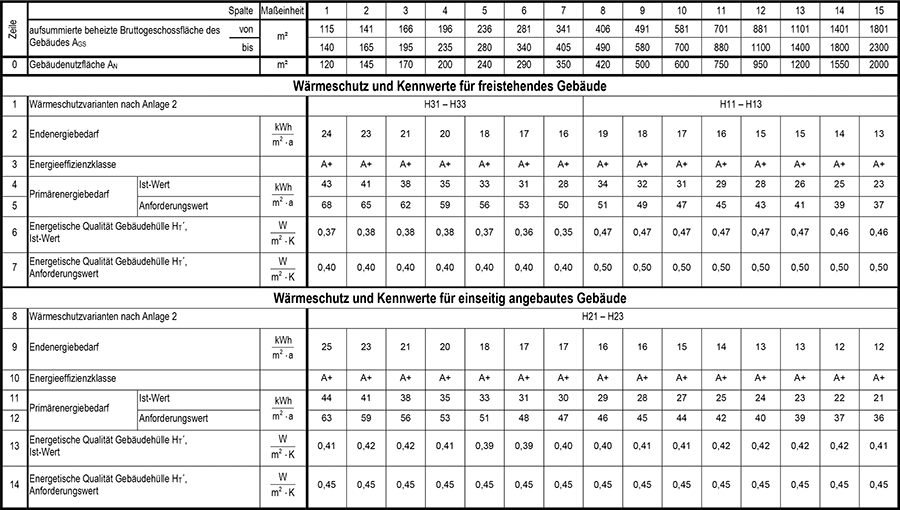

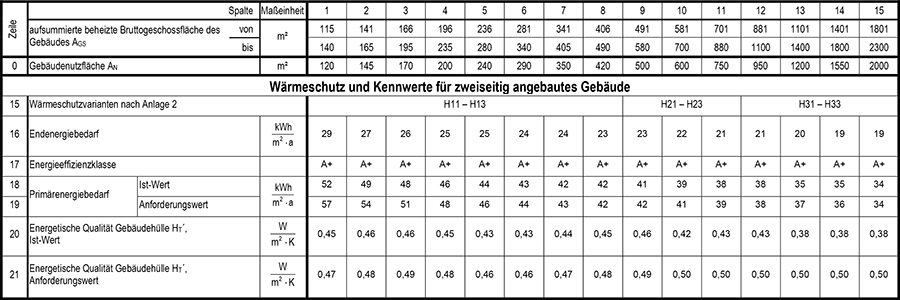

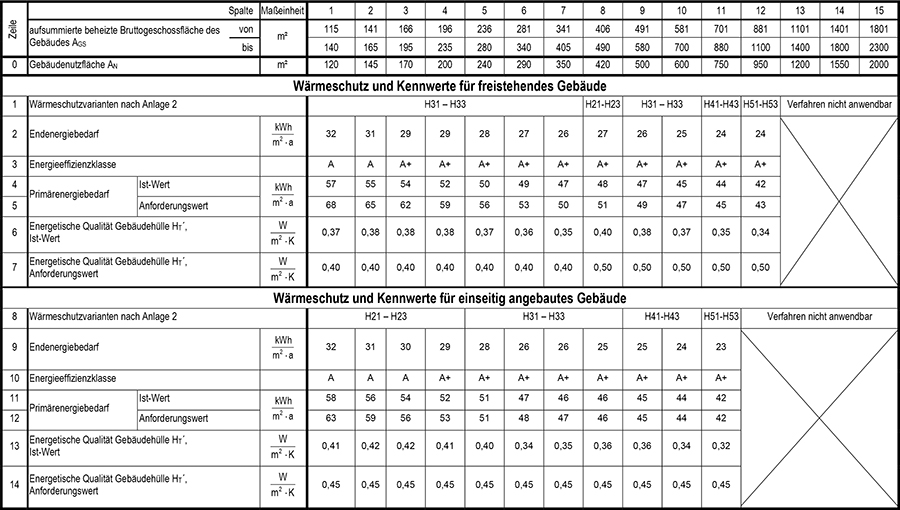

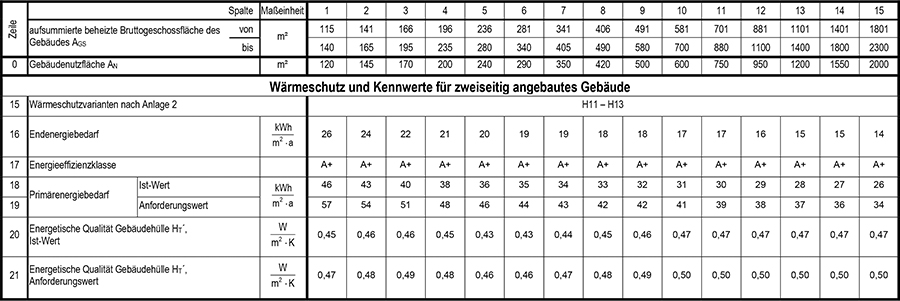

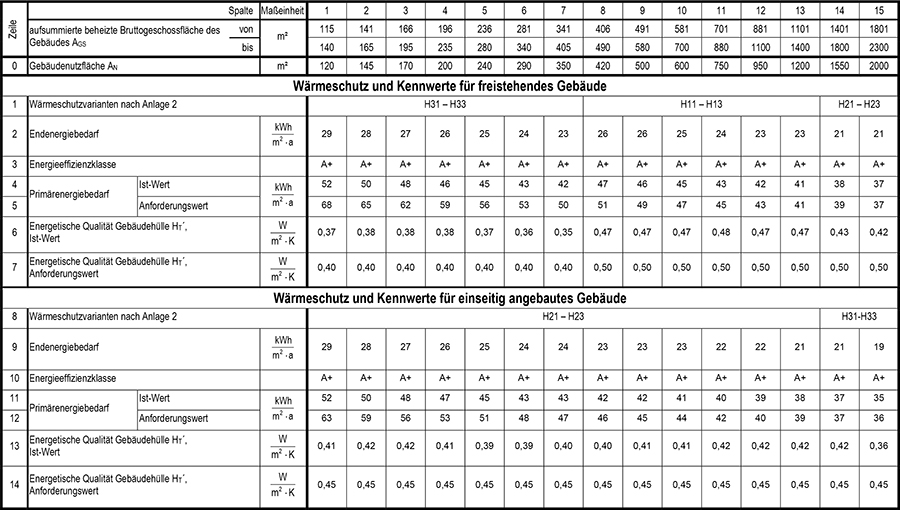

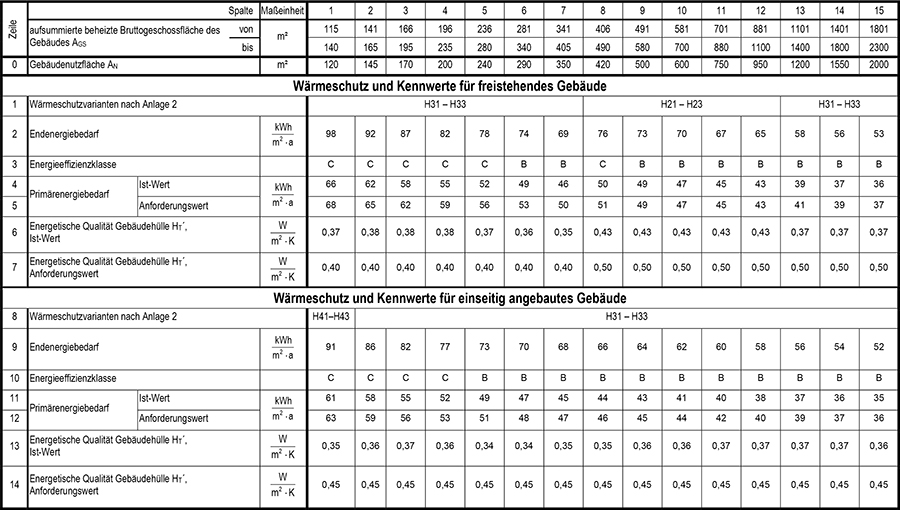

Anlage 1 Tabelle 1 Teil 1

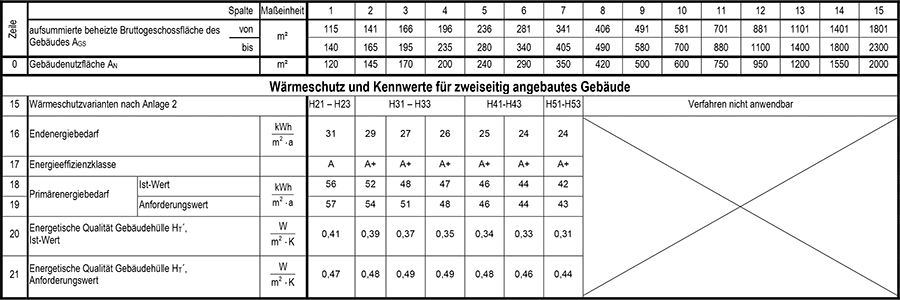

Anlage 1 Tabelle 1 Teil 2

2.
Zentralheizung mit Kessel für feste Biomasse, Pufferspeicher und zentraler Warmwasserversorgung, mit Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Automatisch beschickter Zentralheizungskessel für Holzpellets oder Holzhackschnitzel, mit Heizungspufferspeicher mit einem Speichervolumen von nicht weniger als 10 und nicht mehr als 60 l je kW Nennleistung, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte beheizte Gebäudevolumen direkt oder durch Überströmung erfassen.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Holzpellets/Holzhackschnitzel
Erneuerbare Energien:
Art: Feste Biomasse
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: Feste Biomasse
Deckungsanteil: 100 %

Anlage 1
Tabelle 2

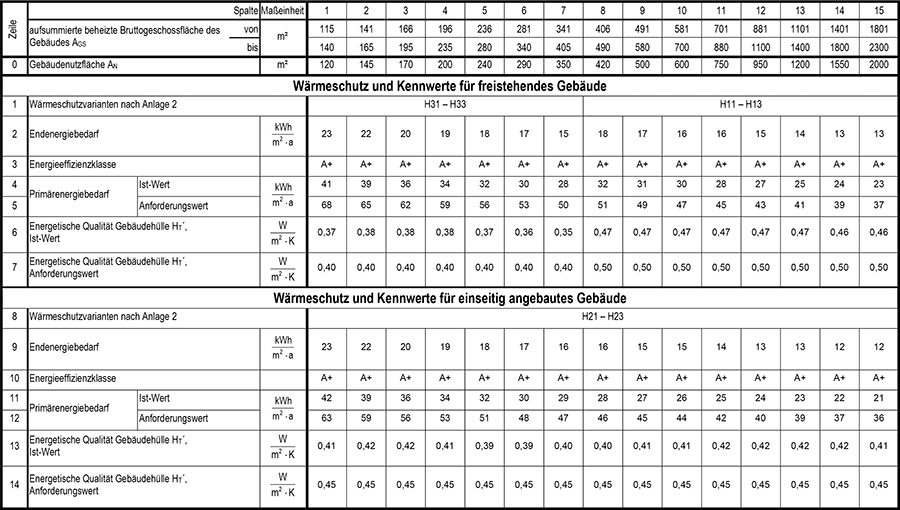

Anlage 1 Tabelle 2 Teil 1

Anlage 1 Tabelle 1 Teil 2

3.
Zentralheizung mit Brennwertgerät zur Verfeuerung von Erdgas oder leichtem Heizöl, Solaranlage nach EEWärmeG, Pufferspeicher und zentraler Warmwasserversorgung, Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Solarkollektoren mit mindestens 0,16 mal der in Zeile 0 der Tabelle genannten m2-Zahl, die Kollektoren müssen entsprechend der Anlage zum EEWärmeG ein Solar-Keymark-Zertifikat besitzen, Heizungspufferspeicher mit einem Speichervolumen von nicht weniger als 3 l und nicht mehr als 12 l mal der in Zeile 0 der Tabelle genannten m2-Zahl, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt. Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte ­beheizte Gebäudevolumen direkt oder durch Überströmung erfassen.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Erdgas bzw. Heizöl
Erneuerbare Energien:
Art: Solarenergie
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: solare Strahlungsenergie
Deckungsanteil: 25 %

Anlage 1
Tabelle 3

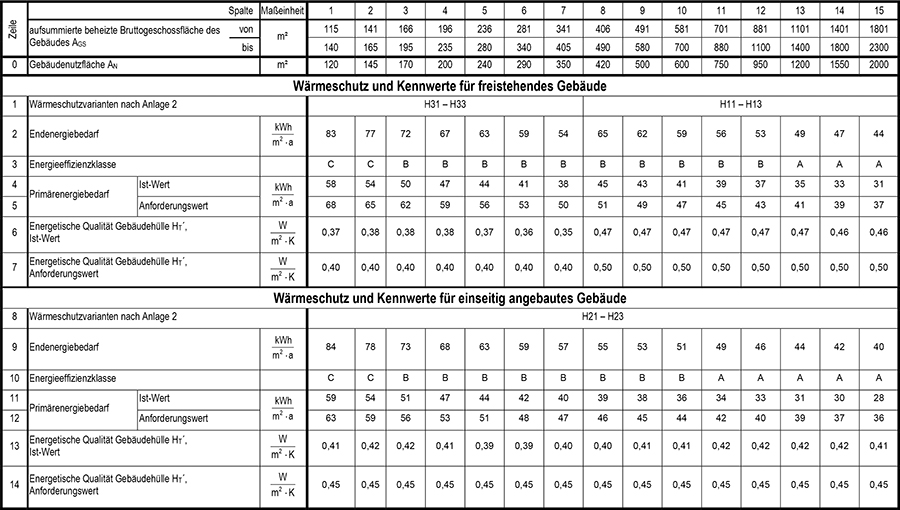

Anlage 1 Tabelle 3 Teil 1

Anlage 1 Tabelle 3 Teil 2

4.
Zentralheizung über Nah-/Fernwärme versorgt oder lokale Kraft-Wärme-Kopplung, mit zentraler Warmwasserbereitung
Anlagenausführung
Wärmeversorgung aus einem Nah-/Fernwärmenetz, bei dem ein Primärenergiefaktor von 0,65 (Jahresmittel) oder besser sowie die Bedingungen nach Abschnitt VIII der Anlage zum EEWärmeG dauerhaft eingehalten wird, oder Wärmeversorgung über ein lokales Gerät zur Kraft-Wärme-Kopplung gemäß Abschnitt VI der Anlage zum EEWärmeG, mit dem ein Primärenergiefaktor von 0,65 (Jahresmittel) oder besser dauerhaft eingehalten wird. Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Angaben für den Energieausweis bei Nah-/Fernwärme
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Nah-/Fernwärme aus KWK
Erneuerbare Energien:
Art: Nah-/Fernwärme aus KWK (Ersatzmaßnahme)
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: Nah-/Fernwärme aus KWK
Deckungsanteil: 100 %
Angaben für den Energieausweis bei lokaler Kraft-Wärme-Kopplung
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Wärme aus KWK-Anlage
Erneuerbare Energien:
Art: Wärme aus KWK (Ersatzmaßnahme)
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: KWK-Anlage
Deckungsanteil: 100 %

Anlage 1
Tabelle 4

Anlage 1 Tabelle 4 Teil 1

Anlage 1 Tabelle 4 Teil 2

5.
Zentralheizung über Nah-/Fernwärme versorgt oder lokale Kraft-Wärme-Kopplung, mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Wärmeversorgung aus einem Nah-/Fernwärmenetz, bei dem ein Primärenergiefaktor von 0,65 (Jahresmittel) oder besser sowie die Bedingungen nach Abschnitt VIII der Anlage zum EEWärmeG dauerhaft eingehalten wird, oder Wärmeversorgung über ein lokales Gerät zur Kraft-Wärme-Kopplung gemäß Abschnitt VI der Anlage zum EEWärmeG, bei dem ein Primärenergiefaktor von 0,65 (Jahresmittel) oder besser dauerhaft eingehalten wird. Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte beheizte Gebäudevolumen direkt oder durch Überströmung erfassen.
Angaben für den Energieausweis bei Nah-/Fernwärme
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Nah-/Fernwärme aus KWK
Erneuerbare Energien:
Art: Nah-/Fernwärme aus KWK (Ersatzmaßnahme)
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: Nah-/Fernwärme aus KWK
Deckungsanteil: 100 %
Angaben für den Energieausweis bei lokaler Kraft-Wärme-Kopplung
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Wärme aus KWK-Anlage
Erneuerbare Energien:
Art: Wärme aus KWK (Ersatzmaßnahme)
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: KWK-Anlage
Deckungsanteil: 100 %

Anlage 1
Tabelle 5

Anlage 1 Tabelle 5 Teil 1

Anlage 1 Tabelle 5 Teil 2

6.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 100 %

Anlage 1
Tabelle 6

Anlage 1 Tabelle 6 Teil 1

Anlage 1 Tabelle 6 Teil 2

7.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte beheizte Gebäudevolumen direkt oder durch Überströmung erfassen.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung und Warmwasserbereitung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 100 %

Anlage 1
Tabelle 7

Anlage 1 Tabelle 7 Teil 1

Anlage 1 Tabelle 7 Teil 2

8.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit dezentraler Warmwasserbereitung über direkt-elektrische Systeme
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung innerhalb des beheizten Gebäudevolumens verlegt. Dezentrale Warmwasserversorgung mittels elektrischer Durchlauferhitzer.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 75 %

Anlage 1
Tabelle 8

Anlage 1 Tabelle 8 Teil 1

Anlage 1 Tabelle 8 Teil 2

9.
Zentralheizung mit Luft-Wasser-Wärmepumpe mit dezentraler Warmwasserbereitung über direkt-elektrische Systeme und Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung innerhalb des beheizten Gebäudevolumens verlegt. Dezentrale Warmwasserversorgung mittels elektrischer Durchlauferhitzer.
Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte beheizte Gebäudevolumen direkt oder durch Überströmung erfassen.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 75 %

Anlage 1
Tabelle 9

Anlage 1 Tabelle 9 Teil 1

Anlage 1 Tabelle 9 Teil 2

10.
Zentralheizung mit Wasser-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 100 %

Anlage 1
Tabelle 10

Anlage 1 Tabelle 10 Teil 1

Anlage 1 Tabelle 10 Teil 2

11.
Zentralheizung mit Wasser-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte beheizte Gebäudevolumen direkt oder durch Überströmung erfassen.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 100 %

Anlage 1
Tabelle 11

Anlage 1 Tabelle 11 Teil 1

Anlage 1 Tabelle 11 Teil 2

12.
Zentralheizung mit Sole-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung
Art der Lüftung: Fensterlüftung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 100 %

Anlage 1
Tabelle 12

Anlage 1 Tabelle 12 Teil 1

Anlage 1 Tabelle 12 Teil 2

13.
Zentralheizung mit Sole-Wasser-Wärmepumpe mit zentraler Warmwasserbereitung und Lüftungsanlage mit Wärmerückgewinnung
Anlagenausführung
Die Jahresarbeitszahl βWP der Wärmepumpe muss den Anforderungen von Abschnitt III Nummer 1 Buchstabe b der Anlage des EEWärmeG entsprechen, Heizkreistemperaturen nicht höher als 55/45 °C, alle Steige- und Anbindungsleitungen der Heizung und Warmwasserversorgung innerhalb des beheizten Gebäudevolumens verlegt.
Eine oder mehrere Lüftungsanlage(n) mit Wärmerückgewinnung, Wärmerückgewinnungsgrad mindestens 80 %, Leistungszahl aus rückgewonnener Wärme zu Endenergieaufwand des Betriebs der Anlage mindestens 10, die anlagentechnische Belüftung muss das gesamte beheizte Gebäudevolumen direkt oder durch Überströmung ­erfassen.
Angaben für den Energieausweis
Seite 1:
Wesentlicher Energieträger für Heizung und Warmwasser: Strom
Erneuerbare Energien:
Art: Wärmepumpe (Umweltwärme)
Verwendung: Heizung
Art der Lüftung: Lüftungsanlage mit Wärmerückgewinnung
Seite 2:
Angaben zum EEWärmeG:
Art: Wärmepumpe (Umweltwärme)
Deckungsanteil: 100 %

Anlage 1
Tabelle 13

Anlage 1 Tabelle 13 Teil 1

Anlage 1 Tabelle 13 Teil 2

Anlage 2

Varianten des baulichen Wärmeschutzes

1.
Generelle Anforderungen an transparente Bauteile
Der Mindestwert des Gesamtenergiedurchlassgrades der Verglasung (g┴) beträgt für Fenster, Fenstertüren und ­spezielle Fenstertüren sowie Dachflächenfenster (zu Zeilen 5, 6 und 7 der Tabelle 1) 0,50 sowie für Lichtkuppeln und ähnliche transparente Bauteile (zu Zeile 8 der Tabelle 1) 0,30.
Der Wärmedurchgangskoeffizient der Fenster ist grundsätzlich für jedes Fenster einzeln einzuhalten. Maßgebend ist dabei der für die jeweilige Fensterbauart auf Basis der Standardfenstergröße bestimmte Wert.
Alternativ kann auch der Wärmedurchgangskoeffizient jedes Fensters, jeder speziellen Fenstertür, jedes Dachflächenfensters und jeder Lichtkuppel usw. zu individuellen Maßen berechnet und der flächengewichtete Mittelwert gebildet werden. Gleiches gilt für alle anderen transparenten Bauteile, deren Wärmedurchgangskoeffizient größenabhängig ist. In diesem Fall muss dieser Mittelwert die angegebene Grenze für den Wärmedurchgangskoeffizienten aus Zeile 5 bzw. Zeile 7 der Tabelle 1 einhalten.
Dabei sind – wenn keine transparenten Bauteile in waagerechten oder geneigten Flächen vorhanden sind – die Wärmeschutzvarianten H11, H21, H31, H41 bzw. H51 zu verwenden. Wenn transparente Bauteile auch in waagerechten oder geneigten Flächen vorhanden sind, sind die Wärmeschutzvarianten H12, H22, H32, H42 bzw. H52 zu verwenden. Für die Flächenanteile gelten dann nur die Werte aus den Zeilen 5a und 7a der Tabelle 1, die Werte aus den Zeilen 6a und 8a bleiben unberücksichtigt.
2.
Varianten des baulichen Wärmeschutzes
Die Einhaltung der Anforderungen des § 3 Absatz 1, 2 und 4 EnEV wird vermutet, wenn die in Tabelle 1 näher beschriebenen Varianten H11 bis H13, H21 bis H23, H31 bis H33, H41 bis H43 und H51 bis H53 nach Maßgabe der jeweils anzuwendenden Tabelle aus Anlage 1 unter Berücksichtigung der Gebäudegröße und des Anbaugrades mit der jeweils ausgewählten anlagentechnischen Ausstattungsvariante kombiniert werden. Für die Verwendung bestimmter Varianten gelten Einschränkungen hinsichtlich maximaler Flächenanteile in den Zeilen 5a, 6a, 7a und 8a der Tabelle 1. Dazu sind die Hinweise in Nummer 3 zu beachten.

Anlage 2
Tabelle 1: Baulicher Wärmeschutz

Anlage 2 Tabelle 1

3.
Hinweise zur Anwendung von Tabelle 1
Zu Zeile 5a
Der maximale Flächenanteil der Fenster und Fenstertüren ist das Verhältnis der maximal zulässigen Flächensumme aller solcher Bauteile zur Gesamtfläche der Fassaden; dies ist die summierte Fläche der Außenwände, Fenster, Fenstertüren, speziellen Fenstertüren und Außentüren. Für zweiseitig angebaute Gebäude gilt ein um 5 Prozentpunkte erhöhter Grenzwert (also 35 %).
Zu Zeile 6/6a
Spezielle Fenstertüren sind barrierefreie Fenstertüren gemäß DIN 18040-2:2011-09, sowie Schiebe-, Hebe-Schiebe-, Falt- und Faltschiebetüren.
Der maximale Flächenanteil der speziellen Fenstertüren ist das Verhältnis der maximal zulässigen Flächensumme aller solcher Bauteile zur Gesamtfläche der Fassaden; dies ist die summierte Fläche der Außenwände, Fenster, Fenstertüren, speziellen Fenstertüren und Außentüren.
Zu Zeile 7/7a
Der maximale Flächenanteil der Dachflächenfenster ist das Verhältnis der maximal zulässigen Flächensumme aller solcher Bauteile zur gesamten Dachfläche; dies ist die summierte Fläche des Daches, der Dachflächenfenster und der in Zeile 8/8a für die entsprechenden Varianten aufgeführten Bauteile.
Zu Zeile 8/8a
Unter Zeile 8/8a fallen
–
Lichtkuppeln gemäß DIN EN 1873:2014-08, die in waagerechte und gering geneigte Dachflächen eingebaut und hierfür zugelassen sind, sowie
–
Lichtbänder nach DIN EN 14963:2006-12 und sonstige für die natürliche Belichtung zugelassene lichtdurchlässige Bauteile im Dachbereich.
Der maximale Flächenanteil der Lichtkuppeln und ähnlicher transparenter Bauteile ist das Verhältnis der maximal zulässigen Flächensumme aller solcher Bauteile zur gesamten Dachfläche; dies ist die summierte Fläche des ­Daches, der Dachflächenfenster und der in Zeile 8/8a für die entsprechenden Varianten aufgeführten Bauteile.

Anlage 3
Checkliste

Checkliste für die Anwendung des Modellgebäudeverfahrens
nach § 3 Absatz 5 EnEV bei zu errichtenden Wohngebäuden

Gebäudeanschrift:
                    

Prüfung der allgemeinen Anwendungsvoraussetzungen:

□
Das Gebäude ist ein Wohngebäude im Sinne von § 2 Nummer 1 EnEV.
□
Das Gebäude wird nicht mit anlagentechnischen Einrichtungen (Klimaanlage) gekühlt.
□
Die Wärmebrücken, die im Rahmen rechnerischer Nachweise zu berücksichtigen wären, sind so ausgeführt, dass sie mindestens gleichwertig zu den Musterlösungen der DIN 4108 Beiblatt 2: 2006-03 sind. (Für Wärmebrücken, bei denen die angrenzenden Bauteile kleinere Wärmedurchgangskoeffizienten aufweisen, als in den Musterlösungen zugrunde gelegt sind, sind Gleichwertigkeitsnachweise nicht erforderlich [§ 7 Absatz 3 Satz 2 EnEV].)
□
Die Dichtheit wurde/wird nach § 6 Absatz 1 Satz 2 in Verbindung mit Anlage 4 EnEV geprüft; die dort genannten Grenzwerte werden eingehalten.
□
Das Gebäude erfüllt die Voraussetzungen, unter denen der sommerliche Wärmeschutz auch ohne rechnerischen Nachweis als ausreichend angesehen werden kann.

Prüfung der geometrischen Anwendungsvoraussetzungen

□
Die aufsummierte beheizte Bruttogeschossfläche AGS (Gebäudegröße) beträgt … m2 und liegt damit im Anwendungsbereich (115 bis 2 300 m2).
□
Die mittlere Geschosshöhe des Gebäudes beträgt … m und liegt damit im Anwendungsbereich (2,5 bis 3,0 m).
□
Der Umfang u der beheizten Bruttogeschossfläche beträgt bei den Normalgeschossen … m, die Bruttogeschossfläche AG der Normalgeschosse beträgt … m²; der Umfang u der beheizten Bruttogeschossfläche beträgt bei dem Dachgeschoss … m, die Bruttogeschossfläche AG des Dachgeschosses beträgt … m2; die Bedingung u² ≤ 20 · AG ist damit erfüllt.
□
Die beheizten Bruttogeschossflächen aller Geschosse sind ohne Vor- oder Rücksprünge deckungsgleich; nur das oberste Geschoss weist gegebenenfalls eine kleinere Bruttogeschossfläche auf.
□
Das Gebäude hat insgesamt … beheizte Geschosse und liegt damit im Anwendungsbereich (bis sechs beheizte Geschosse).
□
Die Fensterfläche des Gebäudes insgesamt beträgt … m2, mithin … % (Höchstwert für zweiseitig angebaute ­Gebäude: 35 %, ansonsten 30 %) der Fassadenfläche des Gebäudes insgesamt von … m2.
□
Die Fensterfläche der Fassaden, die zwischen Nordwest über Nord bis Nordost orientiert sind, beträgt … % (Höchstwert 30 % der zu diesen Himmelsrichtungen ausgerichteten Fassaden).
□
Der Flächenanteil von speziellen Fenstertüren beträgt … % (Höchstwert 4,5 %).
□
Der Flächenanteil von Dachflächenfenstern beträgt … % (Höchstwert 6 %).
□
Der Flächenanteil von Lichtkuppeln und ähnlichen transparenten Bauteilen im Dachbereich beträgt … % (Höchstwert 4 %).
□
Der Flächenanteil der Außentüren beträgt … m2 und ist damit kleiner als der Maximalwert (… m2) für diese Gebäudegröße.

Auswahl der Anlagenvariante:
                    

Ablesen der möglichen Varianten des baulichen Wärmeschutzes

nach Maßgabe der aufsummierten beheizten Bruttogeschossfläche AGS des Gebäudes und der Anbausituation aus Zeile 1, 8 oder 15 der entsprechenden Tabelle der Anlage 1 für die gewählte anlagentechnische Ausstattungsvariante mögliche Varianten des baulichen Wärmeschutzes …

Auswahl der Wärmeschutzvariante

Überprüfung, ob und welche der möglichen Varianten des baulichen Wärmeschutzes auf Grund der zulässigen Maximalanteile von Fenster, Fenstertüren, speziellen Fenstertüren, Dachflächenfenstern sowie Lichtkuppeln und ähnlichen transparenten Bauteilen für das Gebäude in Betracht kommen; Auswahl Variante ......

Anlage 4

Beispiel-Energieausweis (Seiten 1 und 2)

Verwendung der tabellierten Werte zur Ausstellung des Energieausweises (§ 18 Absatz 1 EnEV):

(1) Werden Energieausweise für zu errichtende Gebäude auf der Grundlage des berechneten Energiebedarfs ausgestellt, sind die Ergebnisse der nach den §§ 3 bis 5 EnEV erforderlichen Berechnungen zugrunde zu legen. Die Ergebnisse sind in den Energieausweisen anzugeben, soweit ihre Angabe für Energiebedarfswerte in den Mustern der Anlagen 6 bis 8 EnEV vorgesehen ist. In den Fällen des § 3 Absatz 5 Satz 3 EnEV sind die Kennwerte zu verwenden, die in den Bekanntmachungen nach § 3 Absatz 5 Satz 1 EnEV der jeweils zutreffenden Ausstattungsvariante zugewiesen sind.

Dargestellt sind die Seiten 1 und 2 eines Energieausweises nach der vorliegenden Bekanntmachung für ein Zwei­familienhaus (freistehend) mit einer aufsummierten beheizten Bruttogeschossfläche AGS von 240 m2. Das Gebäude wird durch eine gebäudeintegrierte KWK-Anlage (Mikro-BHKW) nach Anlage 1 Nummer 5 beheizt.

Seite 1 eines Energieausweises mit Kennzeichnung der Einfügungsstellen

Seite 2 eines Energieausweises mit Kennzeichnung der Einfügungsstellen

1
§ 3 Absatz 5 Satz 3 EnEV
2
Hier relevanter Maßbezug nach DIN V 18599-1: 2011-12 Abschnitt 8 sind in horizontaler Richtung bei Außenbauteilen die Außenmaße einschließlich eventuell vorhandener außen liegender Wärmedämmung und, sofern vorhanden, einschließlich Putz.
3
Diese Größe ist zu unterscheiden von sonstigen Bruttogeschoss-Flächendefinitionen, die andere Maßbezüge besitzen oder nur für Vollgeschosse im Sinne des Bauordnungsrechtes gelten.
4
Fenster einschließlich Fenstertüren und spezielle Fenstertüren; spezielle Fenstertüren sind barrierefreie Fenstertüren gemäß DIN 18040-2:2011-09, sowie Schiebe-, Hebe-Schiebe-, Falt- und Faltschiebetüren, vergleiche auch Anlage 3 Nummer 2 Satz 2 EnEV.
5
Definition der Orientierung gemäß DIN V 4108-6: 2003-06: „Unter Orientierung ist eine Abweichung der Senkrechten auf die betrachtete Bauteilfläche von der jeweiligen Himmelsrichtung von nicht mehr als 22,5° zu verstehen.“
6
Öffnungsmaße von Fenstern und Türen werden gemäß DIN V 18599-1: 2011-12 mit den lichten Rohbaumaßen innen ermittelt.
7
Für die Ausstellung von Energieausweisen stellt das Bundesinstitut für Bau-, Stadt- und Raumforschung (BBSR) eine kostenlose Software zur Verfügung, in der das Modellgebäudeverfahren hinterlegt ist:
http://www.bbsr-energieeinsparung.de/EnEVPortal/DE/Energieausweise/Druckapplikation/Druckapplikation_node.html
 Vorheriger Eintrag
Zurück zum Suchergebnis
Nächster Eintrag
